| 进料粒度≤ | 100（mm） |
|---|---|
| 出料粒度 | 2（mm） |
| 电机功率 | 7.5（KW） |
| 规格 | 420 |
| 进料粒度 | 100 |
| 生产能力 | 1000-1500（kg/h） |
| 适用物料 | 水果 |
| 新旧程度 | 全新 |
| 应用领域 | 食品 |
| 原理 | 高速万能粉碎机 |
| 重量 | 350（kg） |
| 主轴转速 | 3400（r/min） |
| 是否可定制 | 是 |
| 粉碎程度 | 中碎机 |
| 物料含水量 | 30—40% |
| 品牌 | 双佳 |
| 型号 | 9FQ420 |
周秀秀 qq3065633019
一、落果打酱机，不锈钢果酱机，水果粉碎机用途及适用范围
9FQ系列锤片式粉碎机是通过消化吸收国内外先进技术，在多年生产饲料粉碎机的基础上严格设计、制造的新型饮料加工机械。该机具有生产效率高、能耗低、使用方便、可靠、适应性强等显著优越性，也可广泛用于农牧、渔业的精饲料加工和各种秸蔓粗饲料，同时适用与各淀粉工厂、城乡养猪、养鸡场及饲料专业户粉碎各种粗、细原料如薯干、玉米、豆饼、高粱、大豆和贝壳类及茎杆类。该机是发酵、饲料、淀粉、食品、化工加工行业理想的原料粉碎设备。
二、落果打酱机，不锈钢果酱机，水果粉碎机主要结构及工作原理

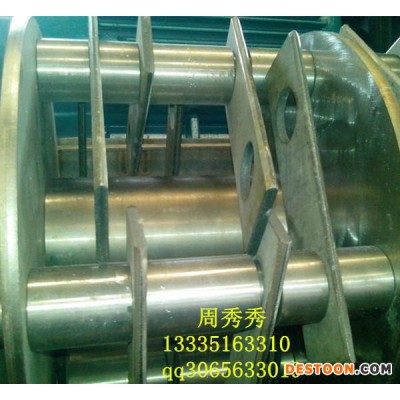

本机有进料斗、上下机壳、转子、风机等零部件组成（见结构示意图），各种物料通过料斗进入粉碎室后，受到高速旋转的锤片打击而粉碎，在气流或吸风器的带动下，沿着转子外沿连续不断地受到锤片或齿板、筛片的打击、碰撞迅速粉碎，成为颗粒粉状型，受离心力作用通过筛片孔输送到集料袋内或集料室、仓内。
原料由进料口喂入送入粉碎室，在高速旋转的锤片打击下，从而形成原料在锤片-筛片-齿板之间周而复始的摩擦打击，及冲孔筛片对物料的切削作用渐渐地被粉碎，同时，在离心力和气流的作用下，粒度合格的物料穿过筛孔从底座下面的出料口排出，用户可根据工作的具体情况，采用各种辅助设备来完成集料，输送，进仓库等工作。
三、落果打酱机，不锈钢果酱机，水果粉碎机主要规格及技术参数（见表一）
主要规格及技术参数 表一
| | 9FQ50-28 | 9FQ420 | 9FQ340 | ||
| 筛孔直径mm | Φ0.8 Φ1Φ1.2Φ1.5Φ2Φ3Φ3.5Φ4Φ4.5Φ5Φ6Φ8Φ10Φ16Φ20 | ||||
| 吨料电耗 Φ3筛片(kw/h/t) | ≤7 | ≤7 | ≤7 | ||
| 主轴转速r/min | 3500 | 3500 | 4000 | ||
| 轴承规格 | 310,1310 | 308,1308 | 306 | ||
| 锤片数量 | 24 | 16 | 12 16 | ||
| 筛片宽度mm | 275 | 275 | 240 | ||
| 电机功率 kw | 11-15 | 11-7.5 | 4-5 | ||
| 外形尺寸 （cm×cm×cm） | 85×75×90 | 105×72×84 | 70×62×70 | ||
| 参考质量 kg |
|
|
| ||
| 生产率t/h Φ2Φ2.5Φ3筛孔 | 1.5-2.0 | 1.5-2.0 | 0.8-0.12 | ||
| 筛片间隙mm | 5-8 | 5-8 | 5-8 | ||
注：上表中生产率是在粉碎机安装正确吸风良好，正常使用的情况下，以玉米为原料，水分12-14，容重0.66-0.77t/m3，筛板开孔率≥30筛网的生产率。
